УВОП

Изготавливаются по ТУ-4861-021-52586529-08

НАЗНАЧЕНИЕ УВОП:

ДЛЯ ПОДПОРА ВОЗДУХА В СИСТЕМАХ ПРОТИВОПОЖАРНОЙ ЗАЩИТЫ

ДЛЯ ПОДАЧИ СВЕЖЕГО ВОЗДУХА ПРИ ПОЖАРЕ;

В СИСТЕМАХ ОБЩЕОБМЕННОЙ ВЕНТИЛЯЦИИ

- для работы как с короткой сетью воздуховодов, так и без нее.

Аэродинамические характеристики определены в соответствии с ИСО 5801 (ГОСТ 10921).

Характеристики приведены для нормальных атмосферных условий (20 С, 760 мм рт.ст.).

Динамическое давление соответствует поперечному сечению по выходному фланцу вентилятора.

Вентиляторы могут работать без ограничений по мощности во всем диапазоне производительности.

Вентиляторы могут устанавливаться в любом положении (горизонтально, вертикально, наклонно).

Конфузор на входе в вентилятор необходим для выравнивания потока и снижения входного сопротивления.

Конфузор рекомендуется устанавливать, если вентилятор является первым агрегатом в сети. При наличии протяженной входной магистрали установка конфузора на входе в вентилятор не требуется.

Диффузор на выходе вентилятора необходим для частичного использования динамического давления и уменьшения потерь давления в напорной магистрали.

Вентиляторы обозначаются по приведенному ниже ключу:

УВОП- К Д Б – 8 - 4

УВОП - тип вентилятора (Установка Вентиляторная Осевая Приточная);

К - конфузор на входе;

Д - диффузор на выходе;

Б - модификация рабочего колеса;

8 - число полюсов двигателя;

4 - диаметр проходного сечения вентилятора в дм.

Технические характеристики:

№	Тип вентилятора	Электродвигатель			Параметры в рабочей зоне
№	Тип вентилятора	Тип	Частота вращения, мин -1	Установочная мощность, кВт	Производительность, тыс.м3/ч	Полное давление, Па
1	УВОП А-5-2	АИР71B2	2900	1,1	3,0 – 11,0	460 – 95
2	УВОП Б-5-2	АИР80A2	2900	1,5	3,7 – 11,0	580 – 95
3	УВОП В-5-2	АИР80B2	2900	2,2	5,5 – 15,0	700 – 175
4	УВОП Г-5-2	АИР90L2	2900	3,0	5,5 – 18,0	770 – 245
5	УВОП Д-5-2	АИР100S2	2900	4,0	9,6 – 22,0	800 – 370
6	УВОП А-6,3-2	АИР100L2	2900	5,5	9,9 – 22,0	875 – 150
7	УВОП Б-6,3-2	АИР100L2	2900	5,5	10,2 – 25,0	950 – 180
8	УВОП В-6,3-2	АИР100L2	2900	5,5	9,6 – 31,0	850 – 280
9	УВОП Г-6,3-2	АИР112M2	2900	7,5	11,0 – 30,0	1100 – 270
10	УВОП Д-6,3-2	АИР132M2	2900	11,0	15,0 – 39,0	1240 – 460
11	УВОП А-8-4	АИР100L4	1450	4,0	11,5 – 37,0	510 – 155
12	УВОП Б-8-4	АИР112M4	1450	5,5	15,2 – 41,0	520– 190
13	УВОП В-8-4	АИР112M4	1450	5,5	19,2 – 46,0	530 – 250
14	УВОП Г-8-4	АИР132S4	1450	7,5	24,0 – 49,0	615 – 270
15	УВОП Д-8-4	АИР132S4	1450	7,5	23,5 – 40,0	680 – 180
16	УВОП Е-8-4	АИР132M4	1450	11,0	28,8 – 51,0	610 – 290
17	УВОП Ж-8-4	АИР132M4	1450	11,0	27, 3 – 45,0	700 – 230
18	УВОП А-8-2	АИР132M2	2900	11,0	17,5 – 42,0	1150 – 180
19	УВОП Б-8-2	АИР160S2	2900	15,0	22,0 – 55,0	1310 – 300
20	УВОП В-8-2	АИР160M2	2900	18,5	28,0 – 60,0	1330 – 400
21	УВОП Г-8-2	АИР180S2	2900	22,0	27,0 – 62,0	1360 – 490

№	Тип вентилятора	Электродвигатель			Параметры в рабочей зоне
№	Тип вентилятора	Тип	Частота вращения, мин -1	Установочная мощность, кВт	Производительность, тыс.м3/ч	Полное давление, Па
1	УВОП А-10-6	АИР80A6	950	0,75	8,0 – 18,0	170 – 20
2	УВОП Б-10-6	АИР90L6	950	1,5	12,0 – 25,0	190 – 30
3	УВОП В-10-6	АИР100L6	950	2,2	14,0 – 33,0	220 – 50
4	УВОП Г-10-6	АИР100L6	950	2,2	18,0 – 38,0	220 – 70
5	УВОП Д-10-6	АИР112A6	950	3,0	21,0 – 46,0	250 – 100
6	УВОП А-10-4	АИР100S4	1450	3,0	12,0– 28,0	400 – 38
7	УВОП Б-10-4	АИР100L4	1450	4,0	16,0 – 38,0	450 – 70
8	УВОП В-10-4	АИР112M4	1450	5,5	24,0 – 50,0	500 – 120
9	УВОП Г-10-4	АИР132S4	1450	7,5	28,0 – 59,0	520 – 170
10	УВОП Д-10-4	АИР132M4	1450	11,0	33,0 – 70,0	580 – 230
11	УВОП Е-10-4	АИР160S4	1450	15,0	37,0 – 79,0	600 – 790
12	УВОП Б-8-4	АИР112M4	1450	5,5	15,2 – 41,0	520 – 190
13	УВОП А-12,5-6	АИР132S6	950	5,5	24,0 – 57,0	350 – 70
14	УВОП Б-12,5-6	АИР132M6	950	7,5	33,0 – 71,0	400 – 90
15	УВОП В-12,5-6	АИР160S6	950	11,0	41,0 – 91,0	440 – 160
16	УВОП Г-12,5-6	АИР160M6	950	15,0	45,0 – 108,0	430 – 210
17	УВОП А-12,5-4	АИР160S4	1450	15,0	38,0 – 75,0	760 – 100
18	УВОП Б-12,5-4	АИР180S4	1450	22,0	46,0 – 99,0	900 – 180
19	УВОП В-12,5-4	АИР180M4	1450	30,0	55,0 – 118,0	960 – 270
20	УВОП Г-12,5-4	АИР200L4	1450	45,0	62,0 – 140,0	1020 – 370

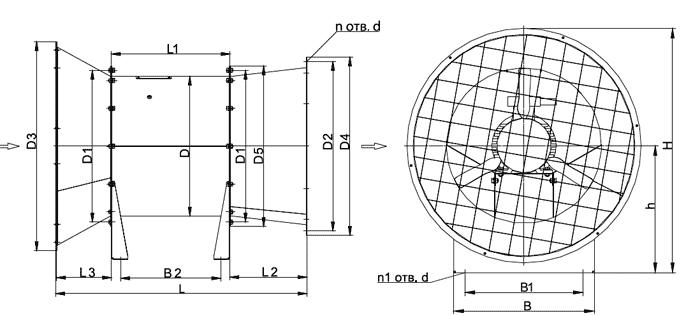

№	Тип вентилятора	Размеры, мм
№	Тип вентилятора	D	D1	D2	D3	D4	D5	d	B	B1
1	УВОП-КД-А-5-2	504	560	620	780	660	595	12	460	384
2	УВОП-КД-Б-5-2	504	560	620	780	660	595	12	460	384
3	УВОП-КД-В-5-2	504	560	620	780	660	595	12	460	384
4	УВОП-КД-Г-5-2	504	560	620	780	660	595	12	460	384
5	УВОП-КД-Д-5-2	504	560	620	780	660	595	12	460	384
6	УВОП-КД-А-6,3-2	634	690	770	950	810	730	12	570	480
7	УВОП-КД-Б-6,3-2	634	690	770	950	810	730	12	570	480
8	УВОП-КД-В-6,3-2	634	690	770	950	810	730	12	570	480
9	УВОП-КД-Г-6,3-2	634	690	770	950	810	730	12	570	480
10	УВОП-КД-Д-6,3-2	634	690	770	950	810	730	12	570	480
11	УВОП-КД-А-8-4	806	860	960	1080	1000	900	12	770	680
12	УВОП-КД-Б-8-4	806	860	960	1080	1000	900	12	770	680
13	УВОП-КД-В-8-4	806	860	960	1080	1000	900	12	770	680
14	УВОП-КД-Г-8-4	806	860	960	1080	1000	900	12	770	680
15	УВОП-КД-Д-8-4	806	860	960	1080	1000	900	12	770	680
16	УВОП-КД-Е-8-4	806	860	960	1080	1000	900	12	770	680
17	УВОП-КД-Ж-8-4	806	860	960	1080	1000	900	12	770	680
18	УВОП-КД-А-8-2	806	860	960	1080	1000	900	12	770	680
