ВР-280-46 ДУ
Изготавливаются по ТУ-4861-005-52586529-01
3000 - 52000 м3/час
Вентиляторы ВР-280-46 ДУ оснащаются радиальными колёсами, имеющими загнутые вперед лопатки, с непосредственным приводом от общепромышленных трёхфазных асинхронных электродвигателей.
Могут применяться в составе систем общеобменной вентиляции.
Вентиляторы обозначаются по приведенному ниже ключу:
ВР 280-46- 5ДУ-4 – 02-Пр90
ВР 280-46 - тип вентилятора (Вентилятор Радиальный);
5 - диаметр рабочего колеса в дм (номер вентилятора);
ДУ - назначение (дымоудаление);
4 - число полюсов двигателя;
02 - индекс исполнения;
Пр 90 - направление вращения колеса и положение корпуса вентилятора.
Технические характеристики:
|
№
|
Тип вентилятора |
Тип электродвигателя
|
Частота, n, мин-1
|
Мощность, Nу, кВт
|
Предельно допустимая производительность, м3\час |
Масса, кг |
|
|
1 |
ВР-280-46-2,5ДУ-4-00/03 |
АИР71А4 |
1350 |
0,55 |
2000 |
31,3 |
|
|
2 |
ВР-280-46-2,5ДУ-2-01/04 |
АИР90L2 |
2850 |
3 |
3200 |
42 |
|
|
|
ВР-280-46-2,5ДУ-2-02/05 |
АИР100L2 |
2850 |
5,5 |
5000 |
53 |
|
|
3 |
ВР-280-46-3,15ДУ-6-00/03 |
АИР80А6 |
920 |
0,75 |
3500 |
46 |
|
|
4 |
ВР-280-46-3,15ДУ-4-01/04 |
АИР80В4 |
1400 |
1,5 |
3500 |
47 |
|
|
|
ВР-280-46-3,15ДУ-4-02/05 |
АИР90L4 |
1400 |
2,2 |
4800 |
51 |
|
|
5 |
ВР-280-46-4ДУ-6-00/04 |
АИР90L6 |
930 |
1,5 |
4600 |
71 |
|
|
|
ВР-280-46-4ДУ-6-01/05 |
АИР100L6 |
930 |
2,2 |
6900 |
78,8 |
|
|
6 |
ВР-280-46-4ДУ-4-02/06 |
АИР112М4 |
1430 |
5,5 |
8200 |
126 |
|
|
|
ВР-280-46-4ДУ-4-03/07 |
АИР132S4 |
1430 |
7,5 |
11000 |
133 |
|
|
7 |
ВР-280-46-5ДУ-6-00/04 |
АИР132S6 |
970 |
5,5 |
11500 |
160 |
|
|
|
ВР-280-46-5ДУ-6-01/05 |
АИР132М6 |
970 |
7,5 |
15000 |
176 |
|
|
8 |
ВР-280-46-5ДУ-4-02/06 |
АИР160S4 |
1460 |
15 |
14000 |
218 |
|
|
|
ВР-280-46-5ДУ-4-03/07 |
АИР180S4 |
1460 |
22 |
22000 |
268 |
|
|
9 |
ВР-280-46-6,3ДУ-8-00/05 |
АИР132М8 |
730 |
5,5 |
14000 |
214 |
|
|
|
ВР-280-46-6,3ДУ-8-01/06 |
АИР160S8 |
730 |
7,5 |
19000 |
256 |
|
|
|
ВР-280-46-6,3ДУ-8-02/07 |
АИР160М8 |
730 |
11 |
25000 |
281 |
|
|
10 |
ВР-280-46-6,3ДУ-6-03/08 |
АИР160М6 |
975 |
15 |
19500 |
293 |
|
|
|
ВР-280-46-6,3ДУ-6-04/09 |
АИР200М6 |
975 |
22 |
29000 |
403 |
|
|
11 |
ВР-280-46-8ДУ-8-00/03 |
АИР200М8 |
735 |
18,5 |
28000 |
473 |
|
|
|
ВР-280-46-8ДУ-8-01/04 |
АИР225М8 |
735 |
30 |
42000 |
558 |
|
|
12 |
ВР-280-46-8ДУ-6-02/05 |
АИР250S6 |
985 |
45 |
38000 |
664 |
|

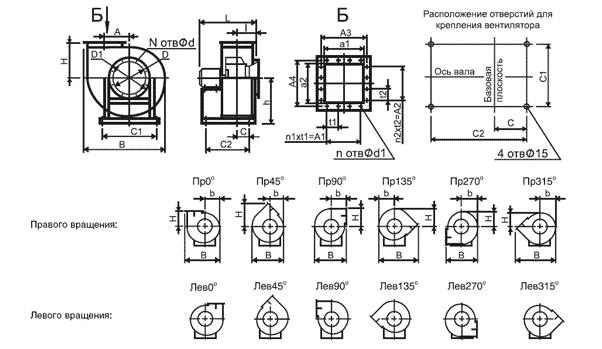

**) В числителе – исполнение для огнестойкости 400 С, в знаменателе – исполнение для огнестойкости 600 С.
|
№ |
Тип вентилятора |
Размеры, мм |
|||||||||||||
|
h |
l |
Lmax |
A |
D |
D1 |
d |
d1 |
a1 |
a2 |
А1 |
А2 |
А3 |
А4 |
||
|
1 |
ВР-280-46-2,5ДУ |
320 |
140 |
625 |
162 |
258 |
280 |
7 |
7 |
175 |
175 |
100 |
100 |
205 |
205 |
|
2 |
ВР-280-46-3,15ДУ |
410 |
162 |
625 |
205 |
330 |
345 |
7 |
7 |
221 |
221 |
200 |
200 |
255 |
255 |
|
3 |
ВР-280-46-4ДУ |
520 |
192 |
820 |
260 |
410 |
430 |
7 |
7 |
280 |
280 |
200 |
200 |
310 |
310 |
|
4 |
ВР-280-46-5ДУ |
650 |
252 |
1025 |
324 |
510 |
530 |
7 |
7 |
350 |
350 |
300 |
300 |
380 |
380 |
|
5 |
ВР-280-46-6,3ДУ |
720 |
298 |
1250 |
410 |
640 |
660 |
7 |
7 |
441 |
441 |
400 |
400 |
470 |
470 |
|
6 |
ВР-280-46-8ДУ |
905 |
378 |
1500 |
520 |
810 |
860 |
10 |
11 |
560 |
560 |
600 |
600 |
600 |
600 |
|
№ |
Тип вентилятора |
Размеры, мм |
||||||||
|
t1 |
t2 |
C |
C1 |
C2 |
N |
n |
n1 |
n2 |
||
|
1 |
ВР-280-46-2,5ДУ |
100 |
100 |
86 |
260 |
315 |
8 |
8 |
1 |
1 |
|
2 |
ВР-280-46-3,15ДУ |
100 |
100 |
148 |
260 |
400 |
8 |
12 |
2 |
2 |
|
3 |
ВР-280-46-4ДУ |
100 |
100 |
165 |
350 |
410 |
8 |
12 |
2 |
2 |
|
4 |
ВР-280-46-5ДУ |
100 |
100 |
211 |
410 |
460 |
16 |
16 |
3 |
3 |
|
5 |
ВР-280-46-6,3ДУ |
100 |
100 |
247 |
520 |
660 |
16 |
20 |
4 |
4 |
|
6 |
ВР-280-46-8ДУ |
150 |
150 |
316 |
660 |
1050 |
16 |
16 |
4 |
4 |
|
№ |
Тип вентилятора |
Пр0, Лев0 |
Пр45, Лев45 |
Пр90, Лев90 |
||||||
|
B |
b |
H |
B |
b |
H |
B |
b |
H |
||
|
1 |
ВР-280-46-2,5ДУ |
465 |
189 |
198 |
408 |
173 |
335 |
417 |
220 |
276 |
|
2 |
ВР-280-46-3,15ДУ |
580 |
238 |
239 |
515 |
218 |
413 |
516 |
277 |
342 |
|
3 |
ВР-280-46-4ДУ |
728 |
301 |
291 |
648 |
273 |
500 |
642 |
351 |
428 |
|
4 |
ВР-280-46-5ДУ |
915 |
389 |
340 |
940 |
357 |
612 |
790 |
454 |
526 |
|
5 |
ВР-280-46-6,3ДУ |
1143 |
614 |
420 |
1052 |
447 |
760 |
985 |
564 |
656 |
|
6 |
ВР-280-46-8ДУ |
1450 |
762 |
533 |
1328 |
564 |
965 |
1247 |
714 |
836 |
|
№ |
Тип вентилятора |
Пр135, Лев135 |
Пр270, Лев270 |
Пр315, Лев315 |
|||||||
|
B |
b |
H |
B |
b |
H |
B |
b |
H |
|
||
|
1 |
ВР-280-46-2,5ДУ |
535 |
204 |
235 |
417 |
219 |
189 |
539 |
204 |
173 |
|
|
2 |
ВР-280-46-3,15ДУ |
670 |
258 |
297 |
516 |
277 |
238 |
670 |
258 |
218 |
|
|
3 |
ВР-280-46-4ДУ |
856 |
322 |
376 |
642 |
351 |
301 |
856 |
322 |
273 |
|
|
4 |
ВР-280-46-5ДУ |
1032 |
420 |
482 |
790 |
454 |
389 |
1032 |
420 |
357 |
|
|
5 |
ВР-280-46-6,3ДУ |
1286 |
526 |
605 |
985 |
564 |
487 |
1286 |
526 |
447 |
|
|
6 |
ВР-280-46-8ДУ |
1629 |
664 |
764 |
1247 |
714 |
614 |
1629 |
664 |
564 |
|
