ВО-21-210 ДУ

Изготавливаются по ТУ-4861-007-52586529-02

3600 - 120000 м3/час

Вентиляторы ВО-21-210 ДУ оснащаются осевыми колёсами с непосредственным приводом от общепромышленных асинхронных электродвигателей.

Допускается использование в режиме общеобменной вентиляции, кроме:

- ВО-21-210А-8ДУ-4/12,5ДУ-6

- ВО-21-210Б-5ДУ-4/8ДУ-4/12,5ДУ-8/12,5ДУ-6.

Допускается применение всех вентиляторов в режиме общеобменной вентиляции при пониженной не менее чем на 25% против указанной в каталоге частоте вращения - например, с использованием частотного преобразователя.

Вентиляторы обозначаются по приведенному ниже ключу:

ВО –21-210– А -5 ДУ – 4

ВО 21-210 - тип осевого вентилятора;

А - модификация рабочего колеса: А - 4 лопатки, Б – 6 лопаток

5 - диаметр рабочего колеса в дм (номер вентилятора);

ДУ - назначение (дымоудаление);

4 - число полюсов двигателя.

Технические характеристики:

№	Тип вентилятора	Тип электродвигателя	Частота, n, мин-1	Мощность, Nу, кВт
1	ВО-21-210Б-4ДУ-4	АИР63А4	1450	0,25
2	ВО-21-210А-5ДУ-4	АИР71А4	1450	0,55
3	ВО-21-210Б-5ДУ-4	АИР71А4	1450	0,55
4	ВО-21-210А-6,3ДУ-4	АИР80В4	1450	1,5
5	ВО-21-210Б-6,3ДУ-4	АИР90L4	1450	2,2
6	ВО-21-210А-8ДУ-4	АИР100L4	1450	4
7	ВО-21-210Б-8ДУ-4	АИР112М4	1450	5,5
8	ВО-21-210А-10ДУ-6	АИР112МВ6	950	4
9	ВО-21-210Б-10ДУ-6	АИР132S6	950	5,5
10	ВО-21-210А-12,5ДУ-8	АИР132М8	730	5,5
11	ВО-21-210Б-12,5ДУ-8	АИР160S8	730	7,5
12	ВО-21-210А-12,5ДУ-6	АИР160S6	950	11
13	ВО-21-210Б-12,5ДУ-6	АИР160М6	950	15
14	ВО-21-210А-16ДУ-8	АИР200М8	730	18,5
15	ВО-21-210Б-16ДУ-8	АИР225М8	730	30

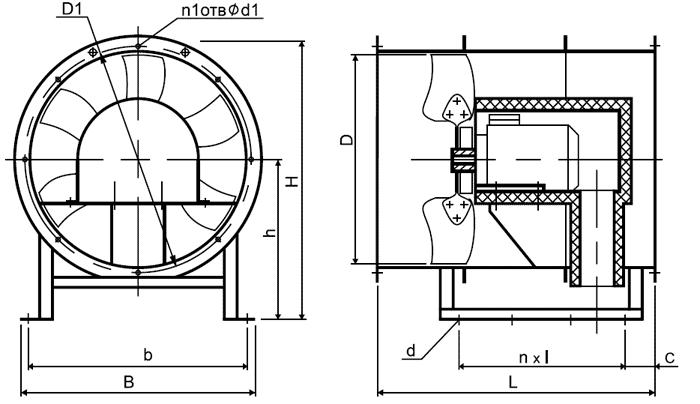

№	Тип вентилятора	Размеры, мм													Масса, кг
№	Тип вентилятора	D	D1	d	d1	В	b	Н	h	L	l	C	n	n1
1	ВО-21-210Б-4ДУ-4	400	430	13	7	455	300	520	290	430	300	65	--	8	30
2	ВО-21-210А-5ДУ-4	500	530	13	7	555	490	640	360	570	170	70	2	10	55
3	ВО-21-210Б-5ДУ-4	500	530	13	7	555	490	640	360	570	170	70	2	10	55
4	ВО-21-210А-6,3ДУ-4	630	680	18	10	690	630	785	440	700	200	85	2	12	95
5	ВО-21-210Б-6,3ДУ-4	630	680	18	10	690	630	785	440	700	200	85	2	12	95
6	ВО-21-210А-8ДУ-4	800	850	18	10	860	760	993	560	900	260	75	2	12	160
7	ВО-21-210Б-8ДУ-4	800	850	18	10	860	760	993	560	900	260	75	2	12	160
8	ВО-21-210А-10ДУ-6	1000	1055	18	10	1072	910	1198	660	1100	240	105	3	16	260
9	ВО-21-210Б-10ДУ-6	1000	1055	18	10	1072	910	1198	660	1100	240	105	3	16	260
10	ВО-21-210А-12,5ДУ-8	1250	1310	18	12	1332	1180	1495	830	1400	310	115	3	18	415
11	ВО-21-210Б-12,5ДУ-8	1250	1310	18	12	1332	1180	1495	830	1400	310	115	3	18	415
12	ВО-21-210А-12,5ДУ-6	1250	1310	18	12	1332	1180	1495	830	1400	310	115	3	18	415
13	ВО-21-210Б-12,5ДУ-6	1250	1310	18	12	1332	1180	1495	830	1400	310	115	3	18	415
14	ВО-21-210А-16ДУ-8	1600	1675	22	12	1692	1550	1890	1050	1800	400	160	3	26	690
15	ВО-21-210Б-16ДУ-8	1600	1675	22	12	1692	1550	1890	1050	1800	400	160	3	26	690
