ВО-21-210К ДУ

Изготавливаются по ТУ-4861-007-52586529-02

3600 - 120000 м3/час

ОСЕВОЕ РАБОЧЕЕ КОЛЕСО

ВСТРОЕННЫЙ ОБРАТНЫЙ КЛАПАН НА ВЫХОДЕ ИЗ ВЕНТИЛЯТОРА

ПОКРЫТИЕ КОРПУСНЫХ УЗЛОВ ПОРОШКОВОЙ КРАСКОЙ

Надежная защита помещений от атмосферных осадков

Возможность плотной установки нескольких вентиляторов на кровле.

Возможность замены крышных радиальных вентиляторов при давлении до 500 Па.

Допускается использование в режиме общеобменной вентиляции, кроме:

- ВО-21-210КА-8ДУ-4/12,5ДУ-6

- ВО-21-210КБ-5ДУ-4/8ДУ-4/ 12,5ДУ-8/12,5ДУ-6.

Допускается применение всех вентиляторов в режиме общеобменной вентиляции при пониженной не менее чем на 25% против указанной в каталоге частоте вращения - например, с использованием частотного преобразователя.

Вентиляторы обозначаются по приведенному ниже ключу:

ВО-21-210 К А - 5 ДУ – 4

ВО 21-210 - тип осевого вентилятора;

К - индекс исполнения вентилятора (Крышный);

А - модификация рабочего колеса: А - 4 лопатки, Б – 6 лопаток

5 - диаметр рабочего колеса в дм (номер вентилятора);

ДУ - назначение (дымоудаление);

4 - число полюсов двигателя.

Технические характеристики:

№	Тип вентилятора	Тип электродвигателя	Частота, n, мин-1	Мощность, Nу, кВт
1	ВО-21-210КБ-4ДУ-4	АИР63А4	1450	0,25
2	ВО-21-210КА-5ДУ-4	АИР71А4	1450	0,55
3	ВО-21-210КБ-5ДУ-4	АИР71А4	1450	0,55
4	ВО-21-210КА-6,3ДУ-4	АИР80В4	1450	1,5
5	ВО-21-210КБ-6,3ДУ-4	АИР90L4	1450	2,2
6	ВО-21-210КА-8ДУ-4	АИР100L4	1450	4
7	ВО-21-210КБ-8ДУ-4	АИР112М4	1450	5,5
8	ВО-21-210КА-10ДУ-6	АИР112МВ6	950	4
9	ВО-21-210КБ-10ДУ-6	АИР132S6	950	5,5
10	ВО-21-210КА-12,5ДУ-8	АИР132М8	730	5,5
11	ВО-21-210КБ-12,5ДУ-8	АИР160S8	730	7,5
12	ВО-21-210КА-12,5ДУ-6	АИР160S6	950	11
13	ВО-21-210КБ-12,5ДУ-6	АИР160М6	950	15
14	ВО-21-210КА-16ДУ-8	АИР200М8	730	18,5
15	ВО-21-210КБ-16ДУ-8	АИР225М8	730	30

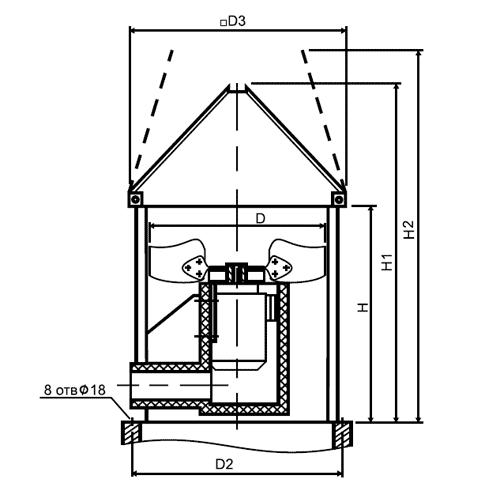

№	Тип вентилятора	Размеры, мм						Масса, кг
№	Тип вентилятора	D	D2	D3	H	H1	H2	Масса, кг
1	ВО-21-210КБ-4ДУ-4	400	585	700	430	620	695	40
2	ВО-21-210КА-5ДУ-4	500	772	810	570	795	895	65
3	ВО-21-210КБ-5ДУ-4	500	772	810	570	795	895	65
4	ВО-21-210КА-6,3ДУ-4	630	772	1000	750	975	1110	110
5	ВО-21-210КБ-6,3ДУ-4	630	772	1000	750	975	1110	110
6	ВО-21-210КА-8ДУ-4	800	1072	1400	900	1280	1430	180
7	ВО-21-210КБ-8ДУ-4	800	1072	1400	900	1280	1430	180
8	ВО-21-210КА-10ДУ-6	1000	1272	1600	1200	1650	1850	280
9	ВО-21-210КБ-10ДУ-6	1000	1272	1600	1200	1650	1850	280
10	ВО-21-210КА-12,5ДУ-8	1250	1522	1800	1500	2050	2320	440
11	ВО-21-210КБ-12,5ДУ-8	1250	1522	1800	1500	2050	2320	440
12	ВО-21-210КА-12,5ДУ-6	1250	1522	1800	1500	2050	2320	440
13	ВО-21-210КБ-12,5ДУ-6	1250	1522	1800	1500	2050	2320	440
14	ВО-21-210КА-16ДУ-8	1600	1957	2200	1800	2555	2860	730
15	ВО-21-210КБ-16ДУ-8	1600	1957	2200	1800	2555	2860	730
