ВКРВ2х ДУ
Изготавливаются по ТУ-4861-004-52586529-01
10000 - 90000 м3/час
УСТАНОВКА СПАРЕННЫХ ВЕНТИЛЯТОРОВ
РАБОЧЕЕ КОЛЕСО С ВПЕРЕД ЗАГНУТЫМИ ЛОПАТКАМИ
СВАРНАЯ СТАНИНА С ПОКРЫТИЕМ ПОРОШКОВОЙ КРАСКОЙ
КОЛПАК ИЗ ОЦИНКОВАННОЙ СТАЛИ
ДВУХСТОРОННИЙ ВЫПУСК УДАЛЯЕМОГО ДЫМА
Возможность достижения высокого давления и увеличенной производительности при сохранении компактной конструкции.
Возможность плотной установки нескольких вентиляторов на кровле.
Вентиляторы обозначаются по приведенному ниже ключу:
ВКРВ2х 5ДУ-4 – 01
ВКРВ - тип вентилятора (Вентилятор Крышный Радиальный с Вперед загнутыми лопатками рабочего колеса);
2 - признак спаренности вентиляторов в установке;
5 - диаметр рабочего колеса в дм (номер вентилятора);
ДУ - назначение (дымоудаление);
4 - число полюсов двигателя;
01 - индекс исполнения.
Технические характеристики:
|
№
|
Тип вентилятора |
Тип электродвигателя
|
Частота, n, мин-1
|
Мощность, Nу, кВт
|
Предельно допустимая производительность, м3\час |
Масса, кг |
|
|
1 |
ВКРВ2х2,5ДУ-2-00/03 |
АИР80В2 |
2830 |
2х2,2 |
6000 |
109 |
|
|
|
ВКРВ2Х2,5ДУ-2-01/04 |
АИР90L2 |
2830 |
2х3 |
8000 |
113 |
|
|
|
ВКРВ2Х2,5ДУ-2-02/05 |
АИР100S2 |
2830 |
2х4 |
11000 |
117 |
|
|
2 |
ВКРВ2х5ДУ-4-00/02 |
АИР132М4 |
1450 |
2 х 11 |
30000 |
389 |
|
|
|
ВКРВ2х5ДУ-4-01/03 |
АИР160М4 |
1450 |
2 х 18,5 |
46000 |
515 |
|
|
3 |
ВКРВ2х5,6ДУ-6-00/06 |
АИР112МА6 |
950 |
2 х 3 |
18000 |
428 |
|
|
|
ВКРВ2х5,6ДУ-6-01/07 |
АИР112МВ6 |
950 |
2 х 4 |
23500 |
458 |
|
|
|
ВКРВ2х5,6ДУ-6-02/08 |
АИР132S6 |
950 |
2 х 5,5 |
31000 |
488 |
|
|
4 |
ВКРВ2х5,6ДУ-4-03/09 |
АИР160S4 |
1450 |
2 х 15 |
30000 |
594 |
|
|
|
ВКРВ2х5,6ДУ-4-04/10 |
АИР180S4 |
1450 |
2 х 22 |
41000 |
684 |
|
|
|
ВКРВ2х5,6ДУ-4-05/11 |
АИР180М4 |
1450 |
2 х 30 |
50000 |
724 |
|
|
5 |
ВКРВ2х6,3ДУ-6-00/02 |
АИР160S6 |
970 |
2 х 11 |
40000 |
575 |
|
|
|
ВКРВ2х6,3ДУ-6-01/03 |
АИР160М6 |
970 |
2 х 15 |
56000 |
625 |
|
|
6 |
ВКРВ2х7,1ДУ-6-00/03 |
АИР160М6 |
950 |
2 х 15 |
50000 |
818 |
|
|
|
ВКРВ2х7,1ДУ-6-01/04 |
АИР200М6 |
950 |
2 х 22 |
70000 |
1047 |
|
|
|
ВКРВ2х7,1ДУ-6-02/05 |
АИР200L6 |
950 |
2 х 30 |
86000 |
1127 |
|
|
7 |
ВКРВ2х8ДУ-8-00/04 |
АИР180М8 |
730 |
2 х 15 |
60000 |
925 |
|
|
|
ВКРВ2х8ДУ-8-01/05 |
АИР200L8 |
730 |
2 х 22 |
92000 |
1155 |
|
|
8 |
ВКРВ2х8ДУ-6-02/06 |
АИР200М6 |
975 |
2 х 22 |
52000 |
1075 |
|
|
|
ВКРВ2х8ДУ-6-03/07 |
АИР200L6 |
975 |
2 х 30 |
66000 |
1155 |
|
**) В числителе - исполнение для огнестойкости 400 оС, в знаменателе - исполнение для огнестойкости 600 оС.
|
№
|

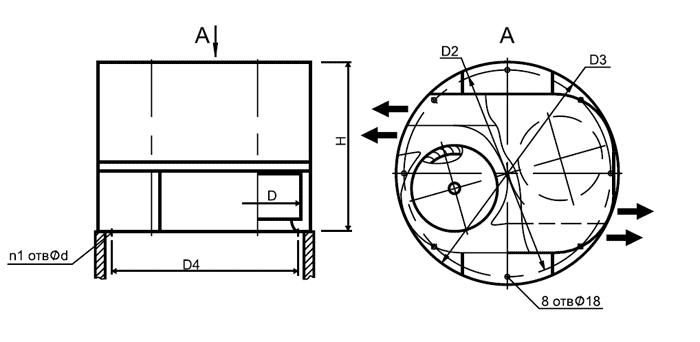

Тип вентилятора
|
Размеры, мм |
|
||||||
|
D |
D2 |
D3 |
D4 |
H |
d |
n1 |
|||
|
1 |
ВКРВ-2,5ДУ-2 |
250 |
665 |
690 |
590 |
590 |
10 |
6 |
|
|
2 |
ВКРВ2х5ДУ-4 |
500 |
1272 |
1320 |
1040 |
920 |
10 |
8 |
|
|
3 |
ВКРВ2х5,6ДУ-6 |
560 |
1522 |
1595 |
1295 |
1171 |
12 |
9 |
|
|
4 |
ВКРВ2х5,6ДУ-4 |
560 |
1522 |
1595 |
1295 |
1171 |
12 |
9 |
|
|
5 |
ВКРВ2х6,3ДУ-6 |
630 |
1522 |
1595 |
1295 |
1242 |
12 |
9 |
|
|
6 |
ВКРВ2х7,1ДУ-6 |
710 |
1757 |
1825 |
1555 |
1470 |
12 |
13 |
|
|
7 |
ВКРВ2х8ДУ-8 |
800 |
1957 |
2000 |
1720 |
1663 |
12 |
13 |
|
|
8 |
ВКРВ2х8ДУ-6 |
800 |
1957 |
2000 |
1720 |
1663 |
12 |
13 |
|
