ЗВВ

ВОЗДУШНЫЕ ЗАВЕСЫ

Изготавливаются по ТУ-4862-013-52586529-04

Воздушные завесы ЗВВ предназначены для создания преграды на пути проникновения холодного или теплого наружного воздуха сквозь открытые проемы ворот площадью от 4 м2. Это достигается образованием в плоскости проёма ворот воздушной струи. Воздушная струя по мере продвижения от щели завесы смешивается с одной стороны с наружным воздухом, с другой - с воздухом внутри помещения, приобретая некоторую среднюю температуру. В правильно подобранной завесе средняя температура струи tсм в самой дальней от щели точке проёма ворот должна находиться в нормируемых Пределах. СНиП 41-01-2003 нормируют температуру смеси только для холодного периода года.

Значение средней температуры струи tсм зависит от:

             повышение температуры воздуха в завесе - tз, С;

             наружного воздуха - tн, С;

             температуры воздуха внутри помещения - tв, С;

             скорости ветра - v, м/с;

             скорости воздуха на выходе из щели завесы - U, м/с;

             размера ворот вдоль распространения струи - B, м;

             ширины щели - b, м.

Для выдачи задания на подбор завесы необходимо заполнить БЛАНК-ЗАКАЗ.

   Вентиляторы обозначаются по приведенному ниже ключу:

                              ЗВВ –1,2 –01 В3– 2,75 К Пр

ЗВВ - тип завесы (Завеса Воздушная Воротная);

1 - типоразмер короба завесы;

2 - код исполнения колеса вентилятора;

01 - код ширины щели;

В3 - характеристика воздухонагревателя:

       - В2, В3 - водяной: двух-/трёхрядный

       - П2, П3 - паровой: двух-/трёхрядный

       - ЭТ (27) - электрический ТЭНовый (мощность, кВт)

2,75 - длина щели, м (кратная 0,25 м);

К - расположение щели:

    - К - по короткой стороне сечения короба

    - Д - по длинной стороне сечения короба

Пр - исполнение:
     - Пр - правое, Лев - левое.

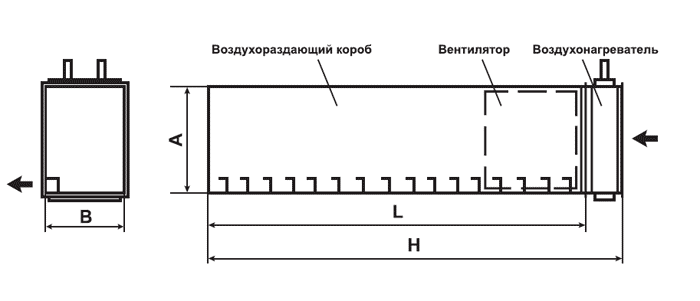

Устройство завесы представлено на рисунке:

Характеристики завес ЗВВ представлены в таблице:

**) Шумовые характеристики определяются в соответствии с ГОСТ 12.2.28-91 и представляют собой значения в дБА корректированного уровня звуковой мощности LpA. *) При температуре воды 95/70 С.

***) Характеристики указываются для ЗВВ 0.2 при длине до 2,5 м; для ЗВВ 1.1, ЗВВ 1.2 при длине до 3,5 м; для ЗВВ 2.2, ЗВВ 3.1, ЗВВ 3.2 при длине до 4 м; для ЗВВ 4.1, ЗВВ 4.1, ЗВВ 4.2 при длине до 5 м; для ЗВВ 5.1 и ЗВВ 5.2 при длине до 7 м.

При оснащении завесы воздухонагревателем повышение температуры воздуха на выходе из щели завесы определяется по формуле: tз = 3000*Qт /G3, где:

·         Qт - тепловая мощность воздухонагревателя, кВт;

·         G3 - расход воздуха, м3/ч.

В воздухораздающий короб встроен прямоточный радиальный вентилятор. Подача воздуха в короб производится через его торец, оснащённый вентилятором, а выпуск воздуха осуществляется через боковую щель по всей длине короба. Для нагрева воздуха (на величину не менее 20 С) к воздухозаборному торцу короба подсоединяется воздухонагреватель, который образует с ним единый воздушный канал прямоугольного сечения. Завесы обеспечивают угол начального отклонения оси струи от плоскости ворот равный 15 С. При этом удаётся уменьшить снос струи внутрь помещения под действием ветровой нагрузки.

Продольный размер завесы превышает длину щели только на величину продольного размера воздухонагревателя. При высокой экономичности завес это является их главной отличительной особенностью - для их размещения требуется наименьшее пространство в продольном направлении короба.

Завесы выполняются с правым или левым расположением щели относительно направления воздушного потока в коробе и с расположением щели по длинной или короткой стороне поперечного сечения короба с целью расширения возможностей по размещению завес в ограниченном пространстве над проёмом или сбоку от проёма ворот. Завесы изготавливаются из оцинкованной стали без нарушения цинкового покрытия и оснащаются водяным, паровым или электрическим ТЭНовым воздухонагревателем.
