ЗИС

ВОЗДУШНЫЕ ЗАВЕСЫ

Изготавливаются по ТУ-4863-012-52586529-06

Воздушные завесы ЗИС предназначены для создания преграды на пути проникновения холодного или  теплого наружного воздуха сквозь открытые проемы ворот.

Это достигается образованием в плоскости проёма ворот воздушной струи с температурой отличающейся от температуры наружного воздуха. Эта воздушная струя по мере продвижения от щели завесы смешивается с одной стороны с наружным воздухом, с другой - с воздухом внутри помещения, приобретая некоторую среднюю температуру. В правильно подобранной завесе средняя температура струи tсм в самой дальней от щели точке проёма ворот должна находиться в нормируемых пределах. СНиП 41-01-2003 нормируют температуру смеси только для холодного периода года.

Значение средней температуры струи tсм зависит от:

             повышение температуры воздуха в завесе - tз, oС;

             наружного воздуха - tн, oС;

             температуры воздуха внутри помещения - tв, oС;

             скорости ветра - v, м/с;

             скорости воздуха на выходе из щели завесы - U, м/с;

             размера ворот вдоль распространения струи - B, м;

             ширины щели - b, м.

Для выдачи задания на подбор завесы необходимо заполнить БЛАНК-ЗАКАЗ.

   Вентиляторы обозначаются по приведенному ниже ключу:

                               ЗИС –1 –01 В3– 2,75 К Пр

ЗИС - тип завесы (Завеса Индустриальная Составная);

1 - типоразмер короба завесы;

01 - код ширины щели;

В3 - характеристика воздухонагревателя:

       - В2, В3 - водяной: двух-/трёхрядный

       - П2, П3 - паровой: двух-/трёхрядный

2,75 - длина щели, м (кратная 0,25 м);

К - расположение щели:

    - К - по короткой стороне сечения короба

    - Д - по длинной стороне сечения короба

Пр - исполнение:
     - Пр - правое, Лев - левое.

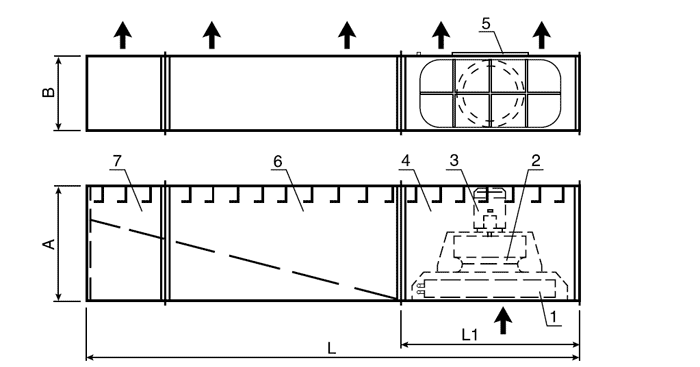

Устройство завесы представлено на рисунке:

1 - воздухонагреватель; 2 - вентилятор; 3 - электродвигатель; 4 - вентиляторный блок; 5 - монтажный люк;

6 - промежуточный короб; 7 - конечный короб.

Характеристики завес ЗИС представлены в таблице:

*) При температуре воды 95/70 С.

**) Шумовые характеристики определяются в соответствии с ГОСТ 12.2.28-91 и представляют собой значения в дБА корректированного уровня звуковой мощности LpA.

При оснащении завесы воздухонагревателем повышение температуры воздуха на выходе из щели завесы определяется по формуле: tз = 3000*Qт /G3, где:

• Qт - тепловая мощность воздухонагревателя, кВт;
• G3 - расход воздуха, м3/ч.

Подача воздуха в воздухораздающий короб производится под действием встроенного радиального вентилятора. Забор воздуха осуществляется с меньшей стороны поперечного сечения воздухораздающего короба. Для нагрева воздуха в блок, оснащенный вентилятором, встроен воздухонагреватель.

Воздухонагреватель и воздухораздающий короб с размещенным в нем вентилятором образуют единый воздушный канал прямоугольного сечения с боковым выпуском воздуха через щель по всей длине короба.

Завесы ЗИС обеспечивают угол начального отклонения оси струи от плоскости ворот равным 15 С. При этом удается уменьшить снос струи внутрь помещения под действием ветровой нагрузки. Каждый типоразмер завес ЗИС может быть выполнен с различным размером ширины щели, который наилучшим образом соответствует конкретным условиям работы завесы.

Продольный размер завесы не превышает длину щели. При высокой экономичности завес ЗИС это является их главной отличительной особенностью, для их размещения требуется наименьшее пространство.

Завесы выполняются с правым или левым расположением щели относительно направления воздушного потока в коробе и с расположением щели по длинной или короткой стороне поперечного сечения короба с целью расширения возможностей по размещению завес в ограниченном пространстве над проемом или сбоку от проема ворот. При необходимости обеспечить большие значения расхода воздуха на 1 погонный метр длины щели, завесы ЗИС могут устанавливаться одна над другой - при вертикальном расположении короба, или одна рядом с другой - при горизонтальном расположении короба, соприкасаясь глухими торцами коробов. Программа подбора завес ЗИС позволяет подобрать блоки завесы по принципу наименьшего числа блоков для обеспечения требуемого расхода, либо определяет необходимое число блоков того типоразмера, который имеет наименьшее поперечное сечение (при необходимости разместить завесу в ограниченном пространстве). Завесы выполнены из оцинкованной стали без нарушения цинкового покрытия. Завесы оснащаются водяным или паровым воздухонагревателем.

Водяной теплоноситель не должен содержать химически активных по отношению к меди и стали веществ. Рабочее давление водяного теплоносителяне должно быть более 1,6 МПа, а его температура - 180 С.

Рабочее давление пара не должно быть выше 1,2 МПа, а температура - 190 С.
