Широкоструйные ЗВШ (“Клим”)

ВОЗДУШНЫЕ ЗАВЕСЫ

Изготавливаются по ТУ-4862-013-52586529-04



Воздушные завесы ЗВШ («Клим») предназначены для создания преграды на пути проникновения холодного или теплого наружного воздуха сквозь открытые проемы ворот (дверей). Это достигается образованием в плоскости проема ворот воздушной струи с температурой воздуха равной температуре внутри помещения. Эта воздушная струя по мере продвижения от щели завесы смешивается с одной стороны с наружным воздухом, с другой – с воздухом внутри помещения, приобретая некоторую среднюю температуру. В правильно подобранной завесе средняя температура струи в самой дальней от щели точке проема ворот должна находиться в пределах нормируемых СНиП 41-01-2003. Завесы ЗВШ выполняются без воздухонагревателя, с электрическим или водяным воздухонагревателем. Они выполнены таким образом, что за счет подачи более теплого воздуха широкой струей, средняя температура струи, равная 5-8 С, может быть выдержана при самых низких температурах наружного воздуха и самых высоких скоростях ветра.

Каждый типоразмер завес ЗВШ выполнен с различным размером ширины щели, который наилучшим образом соответствует конкретным условиям работы завесы.

Для выдачи задания на подбор завесы необходимо заполнить БЛАНК-ЗАКАЗ, на основании которого мы выполним подбор завесы для Вас.



   Вентиляторы обозначаются по приведенному ниже ключу:
                              ЗВШ –1 А Э –1- м

ЗВШ - тип завесы (Завеса Воздушная Широкоструйная);

1 - типоразмер короба завесы;

А - код длины корпуса (А или Б);

Э - тип воздухонагревателя:
   - Э - электрический, B - водяной;

1 - количество фаз электрической сети;

м - модернизированное исполнение.

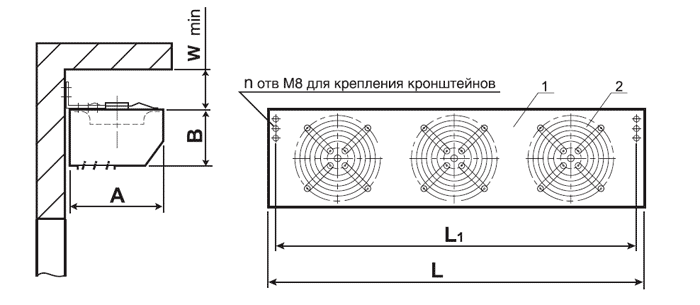

Устройство завесы ЗВШ («Клим») представлено на рисунке:

Воздухораздающий короб с размещенными в нем вентиляторами образуют единый воздушный канал с выпуском воздуха через щель по всей длине короба. Подача воздуха в воздухораздающий короб 1 производится через заборные отверстия со стороны противоположной размещению щели под действием встроенных осевых вентиляторов 2. Завесы ЗВШ обеспечивают угол начального отклонения оси струи от плоскости ворот равный 15 градусов. За счет этого удается уменьшить снос струи внутрь помещения под действием ветровой нагрузки.

ВЫСОКАЯ ЭКОНОМИЧНОСТЬ ЗАВЕС ЗВШ («Клим») ЯВЛЯЕТСЯ ИХ ГЛАВНОЙ ОТЛИЧИТЕЛЬНОЙ ОСОБЕННОСТЬЮ.



Завесы размещаются как над защищаемым проемом, так и сбоку от него с одной стороны или двух сторон, выполняются с различной длиной воздухораздающего короба с целью оптимального подбора общей длины завесы в соответствии с шириной (высотой) проема. Общая длина завесы может быть меньше ширины (высоты) проема не более чем на половину длины короткого (А) короба завесы. Перед заборным отверстием завесы необходимо оставлять свободное пространство для забора воздуха размером не менее 1/2 высоты короба завесы (см. таблицу).

Воздухораздающий короб завесы выполнен из стали и покрыт порошковым красителем.

Характеристики типоразмеров завес ЗВШ («Клим») без электронагревателя:



Характеристики

Типоразмеры завес

ЗВШ-1А-1

ЗВШ-1А-1-м

ЗВШ-1Б-1

ЗВШ-1Б-1-м

ЗВШ-2А-1

ЗВШ-2А-1-м

ЗВШ-2Б-1

ЗВШ-2Б-1-м

ЗВШ-3А-1

Размер сечения воздухораспределителя АхВ, мм

340х200

340х200

340х200

340х200

400х230

410х240

400х230

410х230

440х230

Длина воздухораздающего короба L, мм

700

700

1050

1050

900

900

1350

1350

1000

Расстояние между ботами крепления кронштейнов L1, мм

670

670

1020

1020

860

860

1310

1310

960

Кол-во отверстий для крепления кронштейнов n

4

6

4

6

6

6

6

6

6

Расстояние Wmin, мм

115

120

115

120

170

165

170

165

170

Расход воздуха (не менее), м3/ч

1280

1280

1920

1920

2600

2600

3900

3900

5000

Мощность электродвигателя, кВт

2х0,05

2х0,05

3х0,05

3х0,06

2х0,13

2х0,13

3х0,13

3х0,13

2х0,135

Звуковое давление, дБА*

46

46

48

48

52

52

52

52

55

Масса, кг

13,7

14

19,5

20,7

25,4

29

35,5

37

27,4

*) На расстоянии 3 м.

Характеристики типоразмеров завес ЗВШ («Клим») с электронагревателем:



Характеристики

Типоразмеры завес

ЗВШ-1АЭ-3-м

ЗВШ-1БЭ-3-м

ЗВШ-2АЭ-3-м

ЗВШ-2БЭ-3-м

ЗВШ-3АЭ-3

ЗВШ-3БЭ-3

Размер сечения воздухораспределителя АхВ, мм

340х200

340х200

410х280

410х280

440х260

440х260

Длина воздухораздающего короба L, мм

700

1050

900

1350

1000

1500

Расстояние между ботами крепления кронштейнов L1, мм

670

1010

860

1310

960

1460

Кол-во отверстий для крепления кронштейнов n

6

6

6

6

6

6

Расстояние Wmin, мм

120

120

165

165

170

170

Расход воздуха (не менее), м3/ч

1280

1920

2800

4200

5400

8100

Мощность электронагревателя, кВт

5

7

9

13,5

17

25

Мощность электродвигателя, кВт

2х0,05

3х0,05

2х0,13

3х0,12

2х0,135

3х0,135

Звуковое давление, дБА*

52

54

58

62

61

63

Масса, кг

17

22,7

29

44

34,7

51

*) На расстоянии 3 м.

продолжение таблицы:

Характеристики

Типоразмеры завес

ЗВШ-3А-3

ЗВШ-3Б-1

ЗВШ-3Б-3

ЗВШ-4А-1

ЗВШ-4А-3

ЗВШ-4Б-1

ЗВШ-4Б-3

ЗВШ-5А-3

ЗВШ-5Б-3

Размер сечения воздухораспределителя АхВ, мм

440х230

440х230

440х230

535х300

535х300

535х300

535х300

600х350

600х350

Длина воздухораздающего короба L, мм

1000

1500

1500

1080

1080

1620

1620

700

1400

Расстояние между ботами крепления кронштейнов L1, мм

960

1460

1460

1040

1040

1580

1580

660

1360

Кол-во отверстий для крепления кронштейнов n

6

6

6

6

6

6

6

6

6

Расстояние Wmin, мм

170

170

170

180

180

180

180

300

300

Расход воздуха (не менее), м3/ч

5000

7500

7500

7990

7990

11990

11990

8820

17640

Мощность электродвигателя, кВт

2х0,135

3х0,135

3х0,135

2х0,27

2х0,27

3х0,27

3х0,27

0,78

2х0,78

Звуковое давление, дБА*

55

57

57

58

58

60

60

62

65

Масса, кг

27,4

40

40

38

38

57

54

32

64
Характеристики типоразмеров завес ЗВШ («Клим») с водяным нагревателем:



Характеристики

Типоразмеры завес

ЗВШ-3АВ-1

ЗВШ-3АВ-3

ЗВШ-3БВ-1

ЗВШ-3БВ-3

ЗВШ-4АВ-1

ЗВШ-4АВ-3

ЗВШ-4БВ-1

ЗВШ-4БВ-3

ЗВШ-5АВ-3

ЗВШ-5БВ-3

Размер сечения воздухораспределителя АхВ, мм

440х300

440х300

440х300

440х300

535х300

535х300

535х300

535х300

600х350

600х350

Длина воздухораздающего короба L, мм

1000

1000

1500

1500

1080

1080

1620

1620

700

1400

Расстояние между ботами крепления кронштейнов L1, мм

960

960

960

1460

1040

1040

1580

1580

660

1360

Кол-во отверстий для крепления кронштейнов n

6

6

6

6

6

6

6

6

6

6

Расстояние Wmin, мм

170

170

170

170

180

180

180

180

300

300

Расход воздуха (не менее), м3/ч

5000

5000

5000

7500

7400

7400

11100

11100

7800

15600

Мощность электродвигателя, кВт

2х0,135

2х0,135

3х0,135

3х0,135

2х0,27

2х0,27

3х0,27

3х0,27

0,78

2х0,78

Звуковое давление, дБА*

49

49

51

51

52

52

54

54

56

59

Масса, кг

40

40

40

50

51

51

78

78

40

59
