Составные вентиляционные агрегаты низкопрофильные СВАН

Изготавливаются по ТУ-4861-019-52586529-07

300 - 9000 м3/час

   Вентиляторы обозначаются по приведенному ниже ключу:

                              СВАН - 0,5 - А - 3

3- количество фаз электрической сети

А- модификация

0,5- индекс исполнения

СВАН- тип агрегата (Составной Вентиляционный Агрегат Низкопрофильный)

Составные вентиляционные агрегаты низкопрофильные СВАН предназначены для создания и поддержания в обслуживаемых помещениях промышленных и общественных зданий и сооружений искусственного климата с заданными параметрами путем обработки и подачи воздуха.

Среднегодовая и кратковременная запыленность воздуха до его обработки должна быть соответственно не более 1 мг/м3 и 10 мг/м3.

Агрегаты предназначены для эксплуатации в условиях умеренного (У) и тропического (Т) климата 3-й категории размещения по ГОСТ 15150.

Среднее квадратическое значение виброскорости внешних источников вибрации в местах установки кондиционеров не должно превышать 2 мм/с.

Агрегаты компонуются из отдельных блоков, имеющих унифицированные присоединительные размеры (см. таблицу 2). Агрегаты устанавливаются на металлической опорной раме. Блок-схему агрегата см. на рисунке 1.

Агрегаты могут устанавливаться как в горизонтальном, так и в вертикальном положении за исключением агрегатов имеющих в своём составе блок воздухоохладителя.

Агрегаты с блоком воздухоохладителя могут устанавливаться только горизонтально.

Набор блоков агрегатов и их расположение в агрегате определяется заданной технологией обработки воздуха на объекте.

В качестве блока вентиляторов используются вентиляторы серии ВИПм (см. раздел Канальные вентиляторы) с пониженными шумовыми характеристиками через стенки. Основные параметры блоков вентиляторов приведены в таблице 1.

Вентиляторы ВИПм должны соответствовать ТУ 4861-003-52586529-02.

Воздухонагреватели водяные типа Т-КВД имеют теплообменную поверхность из двух или трех рядов медных трубок, оребренных пластинками из алюминиевой фольги. Трубные коллекторы стальные с подсоединительными патрубками с наружной трубной резьбой 1".

Максимальные параметры отопительной воды, на которые рассчитаны воздухонагреватели:

             температура воды, не более 180 С;

             давление, не более 1,6 МПа.

Воздухоохладители фреоновые типа ВОКФ. Внешние компрессорно-конденсаторные блоки типа MLC и MMC оснащены собственной системой управления.

Подбор агрегата под конкретный заказ может быть произведен на основании БЛАНКА-ЗАКАЗА.

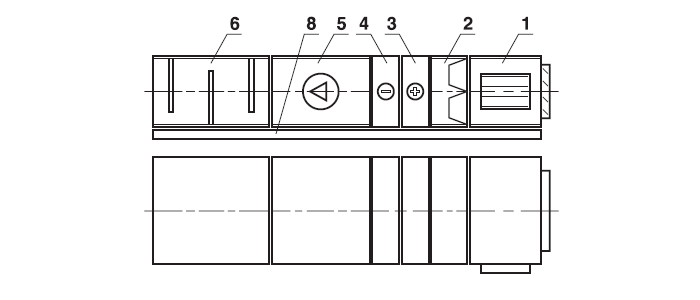

Блок-схема агрегата:

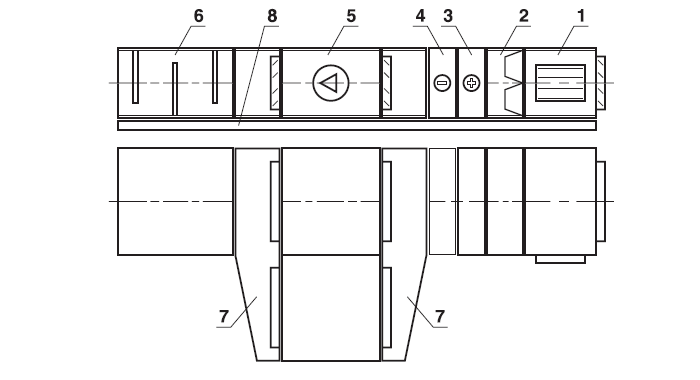

Блок-схема агрегата с резервным вентилятором:

Рисунок 1

1 - блок приёмно-смесительный; 2 - блок фильтров; 3 - блок воздухонагревателя; 4 - блок воздухоохладителя;

5 - блок вентилятора; 6 - блок шумоглушения; 7 - блок-камера промежуточная; 8 - металлическая опорная рама.

Основные параметры блоков вентиляторов

Таблица 1

**) С глушителем;

*) С фильтром, глушителем и воздухонагревателем;

***) При работе без воздушного фильтра.

Перечень основных блоков и их габаритные размеры

Таблица 2

В блоках агрегатов предусмотрены места для установки контрольно-измерительных приборов и датчиков.

Блоки приёмно-смесительные могут оснащаться одним вертикальным воздушным клапаном спереди или двумя вертикальными воздушными клапанами: одним спереди, а другим сбоку.

Клапаны воздушные комплектуются ручным приводом или электроприводом в зависимости от заказа. Клапаны выполнены с шестеренчатым приводом створок.
