Прямоугольные ВРПН-Н и ВРПН-НК

КАНАЛЬНЫЕ ВЕНТИЛЯТОРЫ

Изготавливаются по ТУ-4861-002-52586529-00 - ВРПН-Н

Изготавливаются по ТУ-4861-011-52586529-06 - ВРПН-НК

500 - 12000 м3/час

РАБОЧЕЕ КОЛЕСО С НАЗАД ЗАГНУТЫМИ ЛОПАТКАМИ

НИЗКИЙ УРОВЕНЬ ЭНЕРГОПОТРЕБЛЕНИЯ.

Размещение двигателя вне воздушного канала предохраняет его от воздействия нежелательных примесей воздушного потока (паров воды, жира и т.п.).

Возможность регулирования частоты вращения переключением полюсов многоскоростного двигателя (при заказе) или частотным преобразователем.

Динамическая балансировка рабочих колес.

Работа вентилятора в любом положении.

Корпус из оцинкованной стали, сварное стальное колесо с покрытием порошковой краской.

У вентиляторов ВРПН-НК рабочее колесо из нержавеющей стали не имеет покрытия, что позволяет, при необходимости, мыть колесо по методике, указанной в паспорте к вентилятору.

Вентиляторы ВРПН-НК предназначены для эксплуатации в вытяжных системах кухонь и подобных производств для перемещения воздуха, имеющего температуру до +200 С.

Для обеспечения нормальной работы вентилятора необходимо устанавливать перед ним масло - жирозадерживающий фильтр, который должен проходить регулярную очистку или замену.

Вентиляторы обозначаются по приведенному ниже ключу:

ВРПН –Н(К) –2,5- 2- 3

ВРПН - тип вентилятора (ВентиляторРадиальныйПрямоугольный с Назад загнутыми лопатками рабочего колеса);

Н(К) - расположение электродвигателя вНе канала;

- модификация: Кухонный

2,5 - диаметр рабочего колеса в дм (номер вентилятора);

2 - число полюсов двигателя;

3 - количество фаз электрической сети.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

№	Тип вентилятора	Размеры сечения канала АхВ, мм	Тип электро- двигателя	Частота n, мин-1	Мощность Nу, кВт	Корректированный уровень звуковой мощности LpA, дБ(А)
№	Тип вентилятора	Размеры сечения канала АхВ, мм	Тип электро- двигателя	Частота n, мин-1	Мощность Nу, кВт	на входе	на выходе
1	ВРПН-Н(К)-1,6-2-3	300х150	АИС56А2	2900	0,09	62	66
	ВРПН-Н(К)-1,6-2-1	300х150	АИСЕ56А2	2900	0,09	62	66
2	ВРПН-Н(К)-1,8-2-3	400х200	АИС56В2	2900	0,12	67	74
	ВРПН-Н(К)-1,8-2-1	400х200	АИСЕ56В2	2900	0,12	67	74
3	ВРПН-Н(К)-2-2-3	400х200	АИР56А2	2900	0,18	69	73
	ВРПН-Н(К)-2-2-1	400х200	АИРЕ56А2	2900	0,18	69	73
4	ВРПН-Н(К)-2,25-2-3	500х250	АИР63А2	2900	0,37	72	79
	ВРПН-Н(К)-2,25-2-1	500х250	АИРЕ63А2	2900	0,37	72	79
5	ВРПН-Н(К)-2,5-2-3	500х250	АИР63В2	2900	0,55	76	80
	ВРПН-Н(К)-2,5-2-1	500х250	АИРЕ63В2	2900	0,55	76	80
6	ВРПН-Н(К)-2,5-4-3	500х250	АИС56В4	1450	0,09	57	61
	ВРПН-Н(К)-2,5-4-1	500х250	АИСЕ56В4	1450	0,09	57	61
7	ВРПН-Н(К)-2,8-2-3	500х300	АИР71В2	2900	1,1	62	69
8	ВРПН-Н(К)-2,8-4-3	500х300	АИР56А4	1450	0,12	60	64
	ВРПН-Н(К)-2,8-4-1	500х300	АИРЕ56А4	1450	0,12	60	64
9	ВРПН-Н(К)-3,15-2-3	500х300	АИР80В2	2900	2,2	66	73
10	ВРПН-Н(К)-3,15-4-3	500х300	АИР63А4	1450	0,25	65	69
	ВРПН-Н(К)-3,15-4-1	500х300	АИРЕ63А4	1450	0,25	65	69
11	ВРПН-Н(К)-3,55-2-3	600х350	АИР90L2	2900	3	81	88
12	ВРПН-Н(К)-3,55-4-3	600х350	АИР63В4	1450	0,37	67	71
	ВРПН-Н(К)-3,55-4-1	600х350	АИРЕ63В4	1450	0,37	67	71
13	ВРПН-Н(К)-4-4-3	700х400	АИР71В4	1450	0,75	72	76
14	ВРПН-Н(К)-4,5-4-3	800х500	АИР80В4	1450	1,5	75	79
15	ВРПН-Н(К)-5-4-3	800х500	АИР90L4	1450	2,2	79	83
16	ВРПН-Н(К)-5,6-4-3	1000х500	АИР100L4	1450	4	80	84

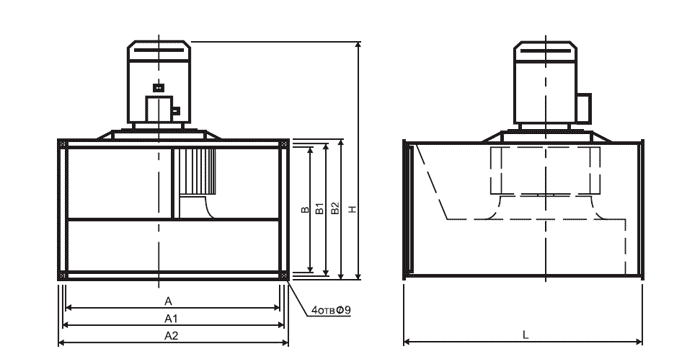

№	Тип вентилятора	Размеры, мм								Масса,кг
№	Тип вентилятора	А	В	А1	В1	А2	В2	Н	L	Масса,кг
1	ВРПН-Н(К)-1,6-2-3/1	300	150	320	170	340	190	340	340	10
2	ВРПН-Н(К)-1,8-2-3/1	400	200	420	220	440	240	420	365	11,5 (15,5)
3	ВРПН-Н(К)-2-2-3/1	400	200	420	220	440	240	420	365	12,5 (16,1)
4	ВРПН-Н(К)-2,25-2-3/1	500	250	520	270	540	290	475	455	27,5 (26)
5	ВРПН-Н(К)-2,5-2-3/1	500	250	520	270	540	290	475	455	24,5 (26,8)
6	ВРПН-Н(К)-2,5-4-3/1	500	250	520	270	540	290	440	455	18 (25,2)
7	ВРПН-Н(К)-2,8-2-3	500	300	520	320	540	340	560	475	29
8	ВРПН-Н(К)-2,8-4-3/1	500	300	520	320	540	340	520	475	19,5 (21,1)
9	ВРПН-Н(К)-3,15-2-3	500	300	520	320	540	340	585	530	33 (34)
10	ВРПН-Н(К)-3,15-4-3/1	500	300	520	320	540	340	520	530	21 (30,9)
11	ВРПН-Н(К)-3,55-2-3	600	350	620	370	640	390	665	585	36,5 (42,1)
12	ВРПН-Н(К)-3,55-4-3/1	600	350	620	370	640	390	575	585	24,5 (39,1)
13	ВРПН-Н(К)-4-4-3	700	400	720	420	740	440	660	665	43
14	ВРПН-Н(К)-4,5-4-3	800	500	830	530	860	560	790	835	50
15	ВРПН-Н(К)-5-4-3	800	500	830	530	860	560	820	835	66
16	ВРПН-Н(К)-5,6-4-3	1000	500	1030	530	1060	560	975	950	115,5 (126)
